فهم اللحام الموجي

اللحام الموجي هو عملية تصنيع إلكترونيات عالية الحجم تُستخدم لإنشاء وصلات لحام موثوقة بين المكونات الإلكترونية ولوحات الدوائر المطبوعة (PCBs). تُستخدم هذه العملية الآلية عادةً في تجميع لوحات الدوائر المطبوعة، وخاصةً في إنتاج الإلكترونيات الاستهلاكية ومكونات السيارات وأجهزة الاتصالات.

كيف تعمل عملية اللحام الموجي؟

تتضمن عملية اللحام الموجي عدة خطوات رئيسية:

1. التحضير: يتم أولاً طلاء PCB بطبقة من المواد المضافة للمساعدة في تسهيل عملية اللحام عن طريق منع الأكسدة وتحسين بلل اللحام.
2. وضع المكونات: يتم وضع المكونات على لوحة الدوائر المطبوعة إما يدويًا أو من خلال آلات الالتقاط والوضع الآلية.
3. نظام الناقل: يتم تحميل PCB على حزام ناقل ويتم تمريره عبر سلسلة من المحطات التي تتضمن التدفق، والتسخين المسبق، وموجة اللحام، والتبريد.
4. التدفق: تقوم محطة التدفق بتطبيق التدفق على لوحة الدوائر المطبوعة، مما يضمن أن أسطح المكونات ولوحة الدوائر المطبوعة مطلية بشكل صحيح.
5. التسخين المسبق: تقوم منطقة التسخين المسبق بتسخين لوحة الدوائر المطبوعة إلى درجة حرارة معينة لتحضيرها لعملية اللحام، مما يساعد على تقليل الصدمات الحرارية للمكونات.

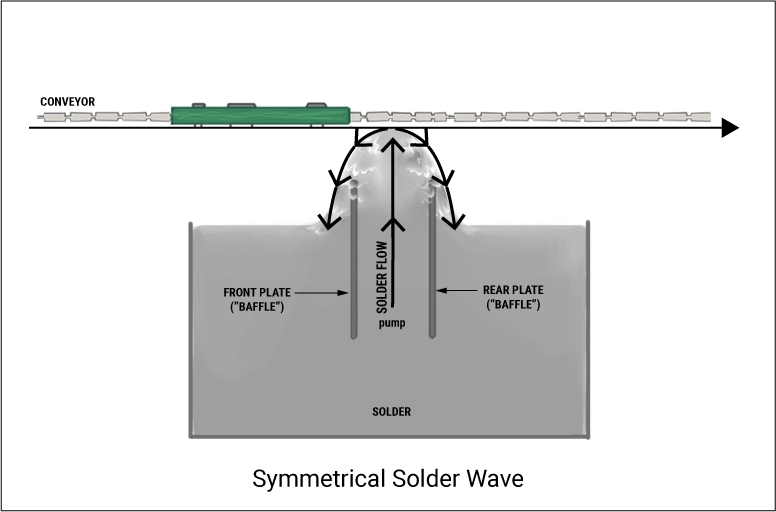

6. موجة اللحام: قلب عملية اللحام بالموجة، تتضمن هذه المرحلة تمرير لوحة الدوائر المطبوعة فوق موجة من اللحام المنصهر. يمكن تشكيل الموجة على شكل منحدر، ويمكن تعديل ارتفاعها وسرعتها وفقًا للمتطلبات المحددة للتجميع.
7. التبريد: بعد موجة اللحام، تمر لوحة الدوائر المطبوعة عبر نفق تبريد يعمل على تقوية وصلات اللحام، مما يؤدي إلى تأمين المكونات على لوحة الدوائر المطبوعة.

ما هي الفوائد الرئيسية لعملية اللحام الموجي؟

• الكفاءة: يسمح اللحام الموجي بالإنتاج عالي السرعة والآلي، مما يزيد بشكل كبير من الإنتاجية ويقلل من تكاليف العمالة.
• الاتساق: تضمن هذه العملية جودة وصلات اللحام المتسقة والموثوقية، وهو أمر بالغ الأهمية للتجمعات الإلكترونية.
• فعّالة من حيث التكلفة: إن القدرة على لحام عدة وصلات في وقت واحد تقلل من تكاليف الوحدة الواحدة، مما يجعل اللحام الموجي خيارًا فعّالاً من حيث التكلفة للإنتاج الضخم.
• التنوع: يمكن تكييف اللحام الموجي لأنواع مختلفة من لوحات الدوائر المطبوعة، بما في ذلك اللوحات ذات الوجه الواحد والوجهين، مما يجعلها حلاً مرنًا لاحتياجات التصنيع المختلفة.

ما هي التحديات الشائعة في لحام الموجة؟

• الضرر الحراري: يمكن للحرارة الزائدة أن تتسبب في تلف المكونات الحساسة والتسبب في حدوث مشكلات مثل ربط اللحام أو رفع المكونات.
• بقايا التدفق: يمكن أن تتسبب بقايا التدفق في حدوث مشكلات تتعلق بالموثوقية وقد تتطلب خطوات تنظيف إضافية.
• عيوب اللحام: يمكن أن تؤدي ممارسات اللحام السيئة إلى عيوب مثل ضعف البلل أو المفاصل الباردة أو اللحام غير الكافي.

خاتمة

إن اللحام الموجي هو أداة قوية في مجال تصنيع الإلكترونيات، حيث يوفر كفاءة عالية وثباتًا وفعالية من حيث التكلفة. إن فهم العملية وفوائدها والتحديات المحتملة أمر ضروري لأي شخص مشارك في إنتاج وتجميع المكونات الإلكترونية. ومع التقدم المستمر في التكنولوجيا، يظل اللحام الموجي عملية رئيسية في السعي إلى تجميعات إلكترونية أكثر موثوقية وفعالية من حيث التكلفة.
